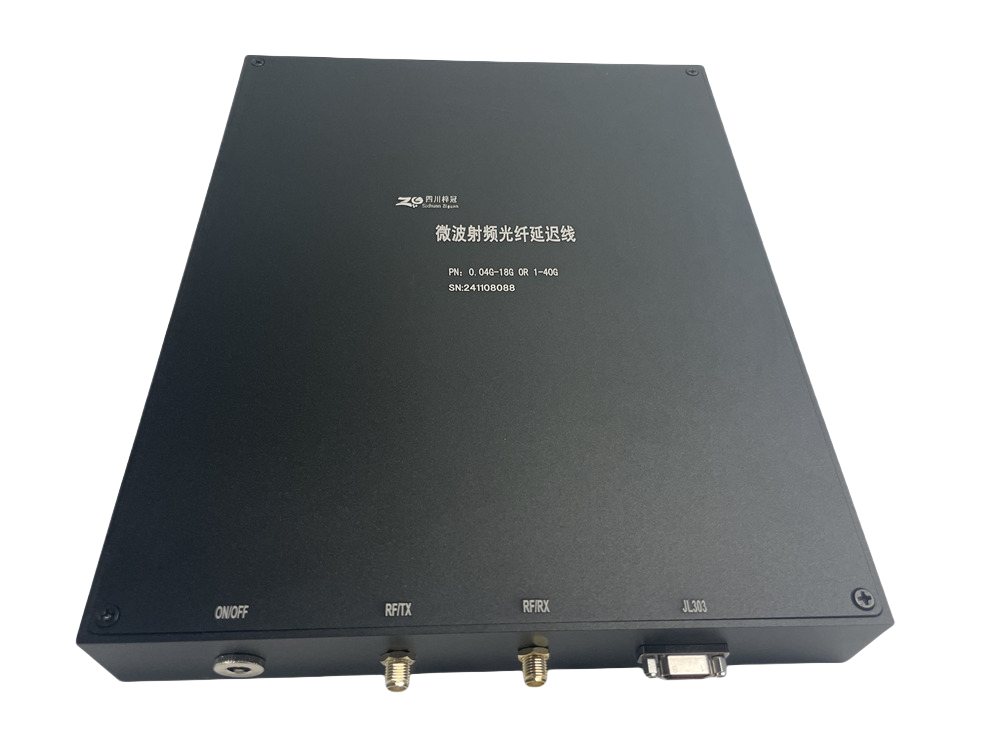

射頻微波光延遲線

一、射頻微波光延遲線的定義

射頻微波光延遲線，顧名思義，是一種利用光學原理來實現微波信號延遲的裝置。它通過將輸入的射頻（RF）信號轉換為光信號，在光纖或其他光學介質中傳輸一定距離后再轉換回射頻信號，從而實現對信號的時間延遲。這一過程不僅保持了信號頻譜的完整性，還通過光纖的物理長度精確控制了延遲時間的長短。

二、射頻微波光延遲線的工作原理

射頻微波光延遲線的工作原理主要包括電光轉換、光信號傳播和光電轉換三個步驟。
1、電光轉換：輸入的微波電信號首先被送入電光轉換器（如激光二極管LD），LD將電信號調制成光信號。這一步驟實現了微波信號到光信號的轉換。
2、光信號傳播：調制后的光信號通過光纖或其他光學介質進行傳輸。光纖作為介質，因其低損耗、寬帶寬、抗干擾等特性，非常適合用于長距離和高質量的信號傳輸。光信號在光纖中的傳播時間取決于光纖的長度，從而實現了對微波信號的延遲。
3、光電轉換：光信號在光纖中傳播一段距離后，通過光電檢測器（PD）將光信號再次轉換為微波電信號。轉換后的電信號保持了原信號的頻譜特性，但相對于原信號產生了時間延遲。
三、射頻微波光延遲線的優點
1、高帶寬
2、抗電磁干擾
3、可選的不同光波長 1310nm/1490nm/1550nm
4、防浪涌電源保護，可靠的電源環境適應能力
5、自適應的溫度補償能力，控制光源穩定輸出。
6、緊湊型小體積
7、適用于軍工標準
四、射頻微波光延遲線的應用場合
1、雷達校驗
2、無線電高度表校驗
3、無線信號處理
4、電子對抗
5、雷達信號延遲

五、射頻微波光延遲線參數

Ku-Band Optical Fiber Delay  Specification
