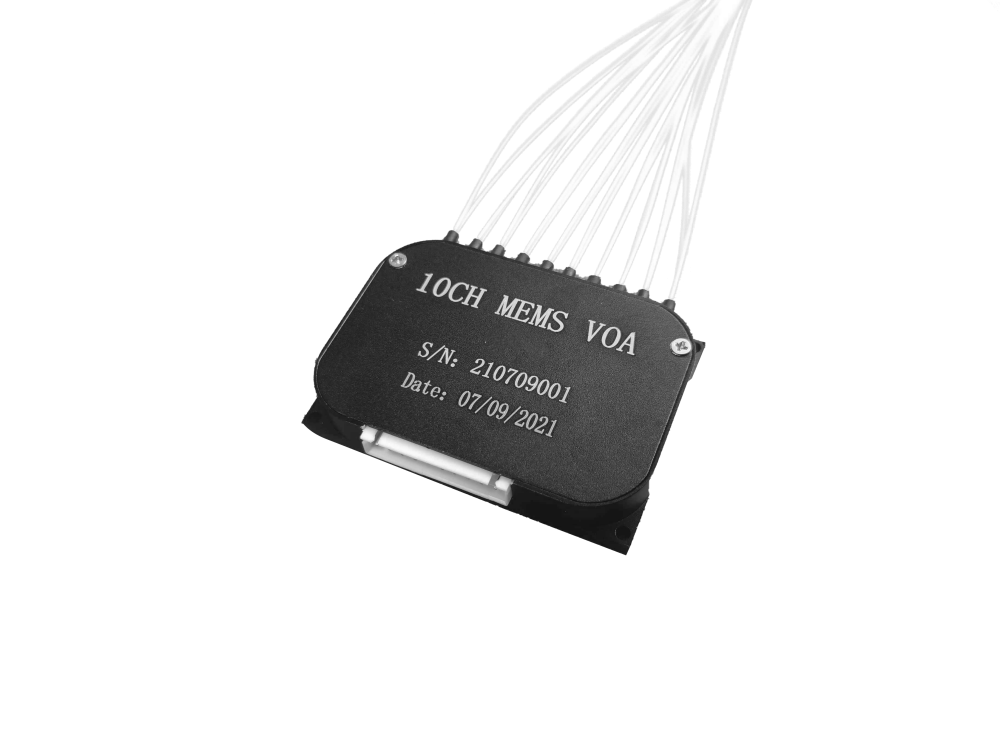

三、1550nmMEMS光衰減器模塊的技術參數
參數 規格 工作電壓（V） 8-12V(or 5V) 工作波長（nm） 1260-1650 or 980nm/1064nm 中心波長（nm） 1310/1550/1064 衰減范圍（db） 0-60 插入損耗（dB） 0-30 ≤1.2 0-40 ≤2.0 0-60 ≤2.5 衰減穩定度（db） ±0.04(max) 回波損耗（db） ＞ 55 工作溫度（℃） - 20～60 儲存溫度（℃） -40～80 連接器類型 可選 尾纖長度 根據客戶要求定制 控制協議 RS232 通道數 可定制 物理尺寸(長X寬X高） 4通道及以下 86X77X18 mm 1-4CH 8通道及以下 100X90X22mm 5-8CH 16通道及以下 170X100X28mm 9-16CH
四、1550nmMEMS光衰減器模塊接線定義
功能 引腳 功能定義 供電電源 紅色 電源正極 黑色 電源負極 串口RS232 DB9-2 TX DB9-3 RX DB9-5 GND
五、1550nmMEMS光衰減器模塊控制方法
1.串口配置
串口選項 數據設置 波特率 9600 停止位 1位 數據位 8位 奇偶效驗 無 是否十六進制發送 是
2.通信協議
XX XX為設置的衰減值（例：設置1通道為10dB,發送數據為1000，轉換為16進制為03 E8, 則發送指令為FC 01 11 00 03 E8 FE） 功能 指令 說明 設置衰減值 FC ID 11 00 XX XX FE 微調 FC ID 12 XX XX為0~FFF 00 XX XX FE FC ID 13 00 XX XX FE 微調保存 FC ID 14 ID is the channel value to be set. 00 00 00 FE

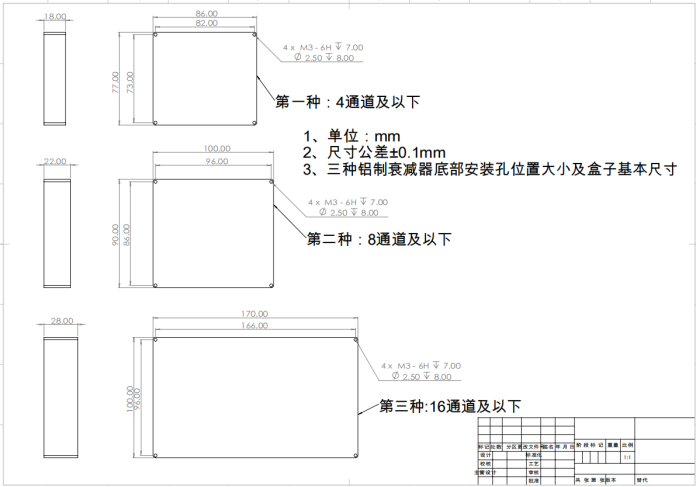

六、安裝尺寸
四川梓冠光電1550nmMEMS光衰減器模塊訂貨信息
1 2 ...ZG 通道 工作波長 光纖類型 光纖長度 連接頭 10=1060nm
13=1310nm
15=1550nm
16=1625nm
X=other1=裸光纖
2=900um光纖1=1M
0=others0=None
1=FC/APC
2= FC/PC
3=SC/APC
1550nmMEMS光衰減器模塊拓展資料
一、1550nmMEMS光衰減器模塊的工作原理
1、MEMS技術：1550nm MEMS光衰減器模塊的核心在于MEMS技術。它利用微小的機械結構（如反射鏡、光柵等），通過靜電驅動或熱驅動等機制，實現對光信號傳輸路徑的精確控制。
2、光信號調控：當光信號進入1550nm MEMS光衰減器模塊時，它首先經過一個光路引導系統，確保光信號能夠準確、穩定地傳輸至MEMS元件所在的位置。隨后，MEMS元件根據預設的衰減量，通過微小位移或變形改變光信號的傳輸路徑，使部分光信號發生反射、散射或吸收，從而實現光信號的衰減。
3、波長選擇：1550nm MEMS光衰減器模塊專為1550nm波長設計，這意味著它能夠更精確地調控該波長下的光信號強度。這種波長選擇性有助于在光通信系統中實現更高效的信號傳輸和調控。
二、1550nmMEMS光衰減器模塊的應用范圍
1、光通信系統：1550nm MEMS光衰減器模塊在光通信系統中發揮著重要作用。它可以用于預置光功率均衡、信道傳輸均衡等場景，確保光信號在傳輸過程中的穩定性和可靠性。此外，它還可以用于光自動增益調節和光接收器的保護，提高光通信系統的整體性能。
2、光器件測試與測量：在光通信器件的測試與測量過程中，1550nm MEMS光衰減器模塊可以作為標準衰減器使用。它能夠為測試系統提供精確的衰減量參考，確保測試結果的準確性和可靠性。此外，其高精度和穩定性也使得它成為校準其他光學元件和測試設備的理想選擇。
3、科研與實驗：在光學科研和實驗領域，1550nm MEMS光衰減器模塊也發揮著重要作用。它可以用于模擬不同長度的光纖損耗和色散效應，為科研人員提供精確的衰減量參考。此外，其快速的響應時間和高精度也使得它成為光學實驗中的理想工具。
