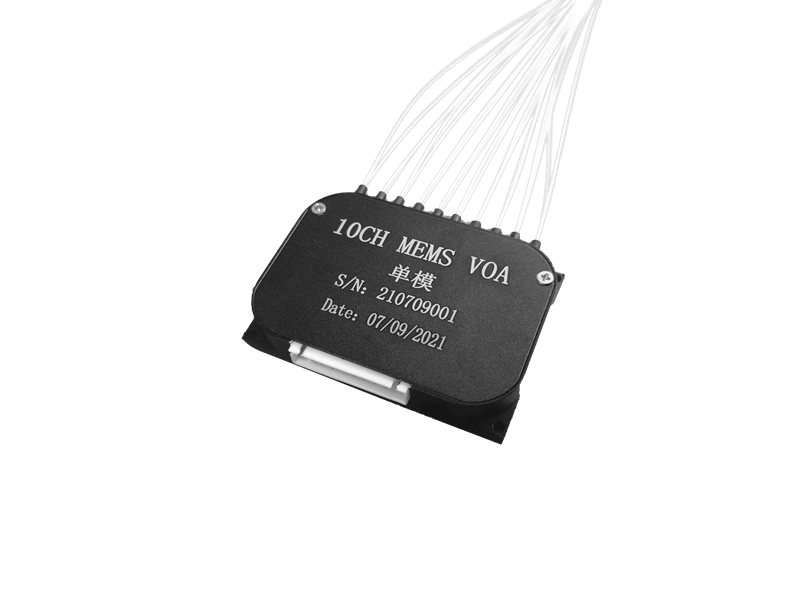

工作電壓（V） Operating voltage（V） 8-12V(or 5V) 工作波長（nm） Operating wavelength（nm） 1260-1650 or 980nm/1064nm 中心波長（nm） Center wavelength（nm） 1310/1550/1064 衰減范圍（db） attenuation range（db） 0-60 插入損耗（dB） Insertion loss 0-30 ≤1.2 0-40 ≤2.0 0-60 ≤2.5 衰減穩定度（db） Attenuation stability（db） ±0.04(max) 回波損耗（db） Return loss（db） ＞ 55 工作溫度（℃） Operating temperature（℃） - 20～60 儲存溫度（℃） Storage temperature（℃） -40～80 連接器類型 Connector type 可選 Optional 尾纖長度 Pigtail length 根據客戶要求定制 Can be Customized 控制協議 Control agreement RS232 通道數 Channel number 可定制 Can be Customized 物理尺寸(長X寬X高）Dimensions(LXWXH） 4通道及以下 1-4CH 86X77X18 mm 8通道及以下 5-8CH 100X90X22mm 16通道及以下 9-16CH 170X100X28mm
二、光衰減器模塊接線定義
功能 Function 引腳 Color 功能定義 functional definition 供電電源 Positive 紅色 red 電源正極 Positive pole 黑色 black 電源負極 Negative pole 串口RS232 Serial port RS232 DB9-2 TX DB9-3 RX DB9-5 GND
三、光衰減器模塊控制方法
1.串口配置
串口選項 serial port options | 數據設置 Data set |
波特率 Baud rate | 9600 |
停止位 Stop bit | 1位 1 Digital |
數據位 Data bit | 8位 8 Digital |
奇偶效驗 Parity Check | 無 No |
是否十六進制發送 Whether to send in hexadecimal format | 是 Yes |
2.通信協議
功能 Fuction 指令 Instruction 說明 Description 設置衰減值 Set attenuation value FC ID 11 00 XX XX FE XX XX為設置的衰減值（例：設置1通道為10dB,發送數據為1000，轉換為16進制為03 E8,則發送指令為FC 01 11 00 03 E8 FE） XX XX is the attenuation value to be set(example:set 1 channel is 10dB,sending data is 1000,convert hexadecimal to 03 E8,then the sending data is FC 01 11 00 03 E8 FE 微調 Fine tuning FC ID 12 00 XX XX FE XX XX為0~FFF XX XX is 0~FFF FC ID 13 00 XX XX FE 微調保存 Fine tuning save FC ID 14 00 00 00 FE ID is the channel value to be set.
四、光衰減器模塊安裝尺寸
四川梓冠光電光衰減器模塊訂貨信息
ZG 通道 port 工作波長 Working wavelength 光纖類型 Fiber type 光纖長度 Fiber length 連接頭 Connector 1 2 ... 10=1060nm 13=1310nm 15=1550nm 16=1625nm X=other 1=裸光纖 1= Bare fiber 2=900um光纖 2=900um Fibre optical 1=1M 0=others 0=None 1=FC/APC 2= FC/PC 3=SC/APC
光衰減器模塊拓展資料
一、光衰減器模塊的工作原理
1、光吸收：衰減器內部的光學材料（如摻雜金屬離子的光纖或特制吸收玻璃）會吸收一部分入射光，從而降低光信號的強度。
2、光散射：通過材料的微觀結構使光發生散射，減少直線傳播的光強，從而達到衰減效果。
3、光反射：利用多層薄膜技術，精確控制反射率，使部分光信號被反射而非吸收，實現衰減。
4、錯位技術：通過微調光纖的纖芯位置，使光信號在傳輸過程中發生偏芯損耗，達到衰減目的。
二、光衰減器模塊的應用范圍
1、光通信系統：在光通信網絡中，光衰減器模塊被廣泛應用于調節光纖信號的功率，確保信號在傳輸過程中保持適當的強度，避免因信號過強或過弱導致的系統性能下降。
2、光測試與測量：在光測試與測量領域，光衰減器模塊可用于模擬不同光纜或光纖的傳輸特性，幫助工程師對系統進行精確的測量、調整和評價。
3、光功率均衡：在光通信系統中，不同信道的光功率可能存在差異，影響系統的傳輸質量。光衰減器模塊能夠精確調節各信道的光功率，實現光功率的均衡分配，提高系統的整體性能。
4、光器件測試與校準：在光器件的測試與校準過程中，光衰減器模塊可作為標準衰減器使用，為測試系統提供精確的衰減量參考，確保測試結果的準確性和可靠性。
5、其他行業應用：除了光通信領域外，光衰減器模塊還可應用于電視廣播、安全監控、航空航天等多個行業，通過調節光信號的功率，保護設備安全，提高系統穩定性。
