一、微型隔離器1572(C波段)nmGFF混合型功能圖
這是微型隔離器GFF混合型（四川梓冠光電）
This is a mini Isolator GFF Hybrid
二、微型隔離器1572(C波段)nmGFF混合型規格
1、環境條件Environment Conditions
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 工作溫度 | Top | 0 | 70 | ℃ | ||
| 存儲溫度 | Tstor | -40 | 85 | ℃ | ||
| 工作相對濕度 | RHop | 0 | 90 | % | [1] | |
| 存儲相對濕度 | RHstor | 5 | 95 | % | [1] |
備注：不超過每公斤干燥空氣0.024公斤水的行業標準，在非冷凝條件下
2、光學規格
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 工作波長 | s | 1525~1572 | nm | |||
| 附加損耗 | ILs | 0.4 | 0.6 | dB | [2] | |
| 誤差函數 | EF | 0.3 | dB | [2] | ||
| 隔離度@23℃ Isolation @23℃ | ISO | 25 | dB | |||
| 隔離度@Top Isolation @Top | ISO | 20 | dB | |||
| 回波損耗 Return Loss | RL | 50 | dB | |||
| 偏振相關損耗 | PDL | 0.15 | dB | |||
| 偏振模色散 | PMD | 0.15 | ps | |||
| 光功率 | Pop | 500 | mW | G |
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 備注 | |
| 光纖類型 | G.657 A2 | ||||||
| 光纖長度 | ＞1 | m | |||||
| 光纖護套 | 250μm裸纖 | ||||||
| 包裝尺寸 | 見下圖 | mm | |||||
| 接口類型（所有端口） | 無None | ||||||
| 光纖顏色 | 輸入Input | 黑色Black | |||||
| 輸出Output | 本色Natural |
（2）圖紙Drawings

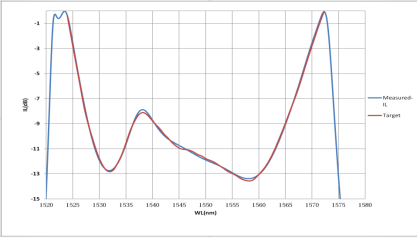

（3）目標曲線Target Curve
