同軸激光器(1532nm TEC)產品具有1532nm直接調制，采用冷卻DFB-LD作為發射機、低噪聲、低失真、低閾值電流、內置InGaAs/PIN監視器、高可靠性，使用壽命長等特性
同軸激光器(1532nm TEC)特性
1532nm直接調制，采用冷卻DFB-LD作為發射機
低噪聲、低失真、低閾值電流
內置InGaAs/PIN監視器
高可靠性，使用壽命長
光發射機
模擬信號的光學發射機
光學Bidi模塊和光學收發器
測試設備
同軸激光器(1532nm TEC)絕對最大額定值（Tc=25℃）
| 參數 | 符號 | 參數值 | 單位 | 備注 |
| 反向電壓（LD） | Vr(LD) | 2 | V | CW |
| 正向電流（LD） | If(LD) | 120 | mA | CW |
| 反向電壓（MPD） | Vr(PD) | 15 | V | CW |
| 正向電流（MPD） | If(PD) | 2 | mA | CW |
| 儲存溫度 | Tstg | -40~ +85 | ℃ | - |
| 工作溫度 | Topr | -20~ +80 | ℃ | - |
| 鉛焊接溫度/時間 | Ts | 260/10 | ℃/S | - |
| 光纖抗曲強度 | - | 1 | kgf | - |
| 光纖彎曲半徑 | - | 60 | mm | - |
同軸激光器(1532nm TEC)光電特性（Tc=25℃）
| 參數 | 符號 | 最小 | 典型 | 最大 | 單位 | 測試條件 |
| 閾值電流 | Ith | - | 8 | 15 | mA | CW |
| - | - | 50 | mA | CW,T=85℃ | ||
| 工作電壓 | Vf | - | 1.2 | 1.5 | V | - |
| 光輸出功率 | Pf | 2 | - | - | mW | CW, If=Ith+20mA |
| 中心波長可選 | λc | 1529 | 1532 | 1535 | nm | CW, Po= Pf |
| 上升/下降時間（20-80%） | Tr/Tf | - | 0.2 | 0.5 | nS | If=Ith, Po=Pf, 50 Ohm |
| 監測電流 | Im | 100 | - | 1000 | uA | CW,P0 = Pf |
| 電容 | C | - | 10 | 15 | PF | VRD=5V, f=1MHz |
| 暗電流 | Id | - | - | 100 | nA | VRD=5V |
| 光譜寬度（-3dB） | Δλ | - | 0.3 | 0.5 | nm | CW, If=Ith+20mA |
| 邊坡效率 | SE | 0.1 | - | - | W/A | CW, If=Ith+20mA |
| 誤差信號 | TE | -1.5 | - | 1.5 | dB | CW, Im=Constant & If=Ith+20mA |
| 邊模抑制比 | SMSR | 30 | - | - | dB | CW, If=30mA |
| 光隔離 | Iso | 30 | - | - | dB | |
| TEC | Qmax | - | - | 0.6 | W | |
| Imax | - | - | 0.9 | A | ||
| Vmax | - | - | 1.2 | V | ||
| ΔT | - | 40 | K | |||
| 熱敏電阻 | Rth | - | 9.9 | - | kΩ | |
| 相對強度噪聲 | RIN | - | - | -130 | dB/Hz |

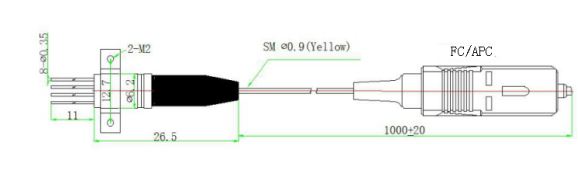

LD引腳分配和機械尺寸
四川梓冠光電同軸激光器(1532nm TEC)訂貨信息
| 封裝方式 | 連接器 | 激光器 | 發射波長 | 出纖功率 | LD 管腳 | 速率 | 隔離器 |
| P:尾纖型 | FA:FC/APC | D:DFB | 55:1532nm | 20:2.0mW | H:H 型 | 2:2.5G | G：帶隔離 |
