一、單模光纖隔離器特性
低插損
緊湊結構
高隔離度
二、單模光纖隔離器應用
光纖放大器
CATV系統
光纖激光器
FTTH&LAN
三、單模光纖隔離器規格參數
| 參數 | 單位 | 規格 | |
| 性能 | 單級 | 雙級 | |
| 中心波長 | nm | 1310, 1550 | |
| 工作波長帶寬 | nm | ±15 | ±30 |
| 典型峰值隔離度 23℃ | dB | 40 | 56 |
| 最小隔離度23℃ | dB | 30 | 45 |
| 典型插入損耗23℃ | dB | 0.35 | 0.5 |
| 最大插入損耗23℃ | dB | 0.5 | 0.7 |
| 偏振相關損耗 | dB | ≦0.05 | ≦0.05 |
| 消光比 | dB | ≧65/60 | |
| 最小回波損耗 | mW | 300 | |
| 最大拉力 | N | 5 | |
| 光纖類型 | - | Corning SMF-28 | |
| 工作溫度 | °C | -10 to +75 | |
| 儲存溫度 | °C | -40~+85 | |
| 以上參數不含連接頭損耗 | |||

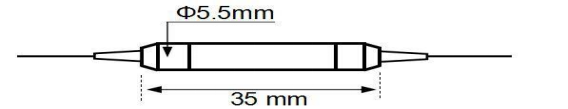

封裝尺寸
四川梓冠光電單模光纖隔離器訂購信息
| 中心波長 | 性能 | 軸對齊 | 尾纖類型 | 尾纖長度 | 連接口 |
| 1550=1550nm 1310=1310nm | S=單級 D=雙級 | F=慢軸工作快軸阻塞 B=雙軸工作 | 0=250um裸纖， 1=900um松套管 | 0=0.8m 1=1m | 0=FC/UPC 1=FC/APC 2=SC/UPC 3=SC/APC 4=LC/UPC 5=LC/APC |
