    （6+1）x1泵浦合束器




    （6+1）x1泵浦合束器具有高泵浦耦合效率、低插入損耗、高承受功率、寬波長范圍等特點，應用于高功率光纖激光器、光纖放大器、光學儀器與設備等領域





                                    產品咨詢





















    詳細信息




    （6+1）x1泵浦合束器
    一、（6+1）x1泵浦合束器的定義
    （6+1）x1泵浦合束器是一種專門設計用于高功率光纖激光器領域的核心器件。它將6路多模泵浦光和1路信號光合成進入單根雙包層光纖，實現泵浦光和信號光在同一根光纖中的高效傳輸。其中，信號光走纖芯，泵浦光走包層，通過精確的光學設計，確保了泵浦光和信號光的高效耦合與穩定傳輸。
    二、（6+1）x1泵浦合束器的特點
    1、高泵浦耦合效率：（6+1）x1泵浦合束器采用先進的光學耦合技術，確保了泵浦光與信號光的高效耦合。這種高效的耦合不僅提高了泵浦光的利用率，還降低了系統的插入損耗，從而提高了整個光纖激光器的效率。
    2、低插入損耗：合束器在設計過程中充分考慮了光學元件的損耗問題，通過優化光學結構和選用高質量的光學材料，實現了低插入損耗。這有助于降低整個光纖激光器的功耗，提高系統的穩定性和可靠性。
    3、高承受功率：由于采用了特殊的雙包層光纖結構，（6+1）x1泵浦合束器能夠承受高達300W的單臂輸入功率，總功率可達2000瓦左右。這使得合束器在高功率光纖激光器中具有廣泛的應用前景。
    4、寬波長范圍：合束器支持多種泵浦波長和信號波長，覆蓋了從可見光到紅外光的寬波長范圍。這使得合束器能夠適用于不同類型的光纖激光器，滿足多樣化的應用需求。
    三、（6+1）x1泵浦合束器機械尺寸

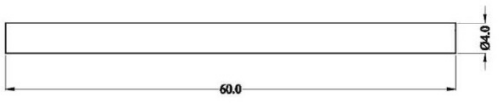

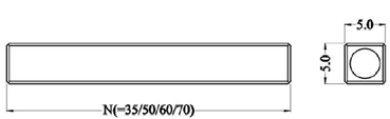

    （6+1）x1泵浦合束器機械尺寸1（6+1）x1泵浦合束器尺寸2
    C2: ?4x60

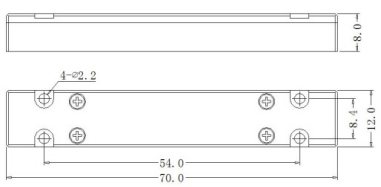

    （6+1）x1泵浦合束器尺寸3（6+1）x1泵浦合束器尺寸4

    C4: 70x12x8
    （6+1）x1泵浦合束器尺寸5（6+1）x1泵浦合束器尺寸6

    C7: 100x15x10
    （6+1）x1泵浦合束器尺寸7（6+1）x1泵浦合束器尺寸8

    四、（6+1）x1泵浦合束器性能參數
        參數/試驗條件
    		最小值
    		典型值
    		最大值
    		單位
    		備注
        信號工作波長

    		1000
    		1064
    		1100
    		nm

        泵浦工作波長

    		800

    		1000
    		nm

        泵浦光纖
    		纖芯直徑
    		105

    		μm
    		參考光纖編碼
    包層直徑
    		125


    		μm

    數值孔徑
    		0.15




        信號光纖

    		HI1060 or 6/125 DCF

    		參考光纖編碼


    		泵浦效率（%）
    		信號插入損耗（dB）
    		功率處理（W，每個端口）
        輸出光纖
    		6/125 DCF
    		>90（Typ.93）
    		<0.7（Typ. 0.5）
    		25
    10/125 DCF
    		>90（Typ.93）
    		<0.7（Typ. 0.5）
    		25
    12/125 DCF
    		>90（Typ.93）
    		<0.7（Typ. 0.5）
    		25
    15/125 DCF
    		>90（Typ.93）
    		<0.7（Typ. 0.5）
    		25
    20/125 DCF
    		>90（Typ.93）
    		<0.7（Typ. 0.5）
    		25
    20/200 DCF
    		>90（Typ.97）
    		<0.7（Typ. 0.5）
    		50
    25/250 DCF
    		>95（Typ.97）
    		<0.7（Typ. 0.5）
    		50
    30/250 DCF
    		>95（Typ.97）
    		<0.7（Typ. 0.5）
    		50
    20/200 DCF
    		>95（Typ.97）
    		<0.7（Typ. 0.5）
    		50
        ㎡



    		1.3

        光隔離

    		20

    		dB

        尾纖長度

    		0.8


    		m
    		每個端口
        工作環境溫度

    		-5

    		+70
    		℃

        工作濕度

    		5

    		95%RH
    		不建議長時間在高濕度環境中使用。
        儲存溫度

    		-40

    		+85
    		℃

        封裝

    		C1, C2, C4, C7


    		-Handling power is

    different with PKG

    四川梓冠光電（6+1）x1泵浦合束器訂購信息
    MPC-（6+1）×1-F（B）-泵浦波長/泵浦功率信號波長泵浦光纖/信號光纖輸出光纖封裝光纖長度
    注：F： 正向泵；B： 向后泵送。
    泵浦/信號/輸出光纖：請參閱光纖類型。
    包裝：C1、C2、C4、C7
         C1:5W/端口；C2:5W/端口；C4：總功率<150W，C7：總功率>=150W

    （6+1）x1泵浦合束器尺寸3（6+1）x1泵浦合束器尺寸4


    （6+1）x1泵浦合束器尺寸5（6+1）x1泵浦合束器尺寸6


    （6+1）x1泵浦合束器尺寸7（6+1）x1泵浦合束器尺寸8


    （6+1）x1泵浦合束器拓展資料
    一、（6+1）x1泵浦合束器的工作原理
    （6+1）x1泵浦合束器的工作原理基于先進的光學耦合技術。在合束過程中，6路多模泵浦光通過特定的光學元件被引導至雙包層光纖的包層中，而1路信號光則直接進入光纖的纖芯。由于包層和纖芯對光的折射率不同，泵浦光和信號光能夠在同一根光纖中分別傳輸，互不干擾。同時，通過精確的光學設計，泵浦光能夠高效地激發光纖中的摻雜離子，從而實現信號光的高功率放大。
    二、（6+1）x1泵浦合束器的應用范圍
    1、高功率光纖激光器：（6+1）x1泵浦合束器是高功率光纖激光器的核心器件之一。它能夠將多束泵浦光高效地耦合進光纖中，實現信號光的高功率放大。這種激光器在材料加工、醫療、科研等領域具有廣泛的應用前景。
    2、光纖放大器：在光纖放大器中，（6+1）x1泵浦合束器同樣發揮著重要作用。它能夠將泵浦光引入光纖放大器中，激發光纖中的摻雜離子，從而實現信號光的放大。這種放大器在光通信、光傳感等領域具有廣泛的應用價值。
    3、光學儀器與設備：（6+1）x1泵浦合束器還可用于各種光學儀器與設備中，如光譜儀、光學測量系統等。在這些應用中，合束器能夠提供穩定、可靠的光源，確保儀器與設備的準確性和可靠性。
