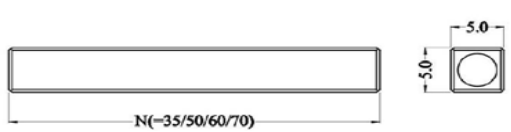

C1: 50x5x5
C2: ?4x60

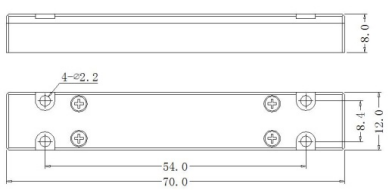

C3: 70x12x8
C4: 70x12x8
四、（2+1）×1泵浦合束器規格參數
| 參數/試驗條件 | 最小值 | 典型值 | 最大值 | 單位 | 備注 | |
| 信號工作波長 | 1500 | 1550 | 1600 | nm | ||
| 泵浦工作波長 | 800 | 1000 | nm | |||
| 泵浦光纖 | 纖芯直徑 | 105 | μm | 參考光纖編碼 | ||
| 包層直徑 | 125 | μm | ||||
| 數值孔徑 | 0.15, 0.22 | |||||
| 信號光纖 | SMF-28e (XB) or 1550GDF or DCF-UN-8/125-14 | 參考光纖編碼 | ||||
| 泵浦效率（%） | 泵浦效率（%） | 參考光纖類型 | ||||
| 輸出光纖 | 1550GDF | >90（Typ. 95） | <0.5（Typ. 0.3） | |||
| DCF-UN-8/125-14 | >90（Typ. 95） | <0.5（Typ. 0.3） | ||||
| ㎡ | 1.3 | |||||
| 光隔離 | 25 | 30 | dB | |||
| 尾纖長度 | 0.8 | m | 每個端口 | |||
| 額定功率 | 25 | 50 | W | 每個端口 | ||
| 工作環境溫度 | -5 | +70 | ℃ | |||
| 工作濕度 | 5 | 95 | %RH | 不建議長時間在高濕度環境中使用。 | ||
| 儲存溫度 | -40 | +85 | ℃ | |||
| 封裝 | C1, C2, C3, C4 | Handling power is different with PKG | ||||
四川梓冠光電（2+1）×1泵浦合束器訂購信息
MPC-（2+1）×1-F（B）-泵浦波長/泵浦功率信號波長泵浦光纖/信號光纖輸出光纖封裝光纖長度
注：F： 正向泵；B： 向后泵送。
泵浦/信號/輸出光纖：請參閱光纖類型。
包裝：C1、C2、C3、C4
C1:10W/端口；C2:10W/端口；C3:25W/端口；C4:50W/端口
信號纖輸出 Signal fiber output | 泵浦纖及承受功率 Pump fiber and withstand power | 封裝類型 Packaging type | 端口類型 Port type |
1=GDF 10/125 2=SIUF-28E | 1=105/125 10 2=105/125 20 3=105/125 50 X=others | 鋼管封裝 Steel pipe encapsulation 盒子 Box | 1+1X1 2+1X1 6+1X1 18+1X1 |
（2+1）×1泵浦合束器拓展資料
一、（2+1）×1泵浦合束器的工作原理
（2+1）×1泵浦合束器的工作原理基于先進的光學耦合技術。在工作過程中，兩個泵浦激光器發出的光通過特定的光學元件被引導至雙包層光纖的包層中，而信號光則直接進入光纖的纖芯。由于包層和纖芯對光的折射率不同，泵浦光和信號光能夠在同一根光纖中分別傳輸，互不干擾。同時，泵浦光在包層中通過內包層反射，不斷激發光纖中的摻雜離子，從而實現信號光的高效放大。
二、（2+1）×1泵浦合束器的應用范圍
1、高功率光纖激光器：（2+1）×1泵浦合束器是高功率光纖激光器的核心器件之一。它能夠將兩個泵浦激光器的能量高效地耦合進光纖中，實現信號光的高功率放大。這種激光器在材料加工、切割、焊接等領域具有廣泛的應用前景。
2、光纖放大器：在光纖放大器中，（2+1）×1泵浦合束器同樣發揮著重要作用。它能夠將泵浦光引入光纖放大器中，激發光纖中的摻雜離子，從而實現信號光的放大。這種放大器在光通信、光傳感等領域具有廣泛的應用價值。
3、科研與工業應用：在科研和工業領域，（2+1）×1泵浦合束器也發揮著重要作用。它能夠提供穩定、可靠的光源，支持各種光學實驗和工業應用。同時，其高功率承受能力和波長不敏感特性使得合束器在科研和工業領域具有廣泛的應用前景。
