| 范圍 | 符號 | 條件 | 參數值 | 單位 |
| 儲存溫度 | Tstg | - | -40~+100 | °C |
| 工作溫度 | Top | - | -40~+85 | °C |
| 反向電壓 | VR | CW | 30 | V |
| 焊接時間 | - | - | 10 | s |
| 焊接溫度 | - | - | 260 | °C |
四、PIN光探測器光電特性
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 測試條件 |
| 檢測范圍 | λ | 850 | 1650 | nm | - | |
| 暗電流 | Id | - | 1 | 5 | nA | VR=5V，25°C |
| 量子效率 | R | 0.80 | - | - | A/W | VR=5V，λ=1310 nm |
| 飽和功率 | P | 10 | - | - | dBm | VR=5V，25°C |
| 上升和下降時間 | Tr/Tf | - | 0.1 | - | ns | RL=50Ω |
| 反向電壓 | VR | - | - | 15 | V | - |
| 電容 | Ct | - | - | 0.75 | pF | VR=5V |
| 回波損耗 | RL | - | - | -45 | dB | - |
PIN光探測器PIN分配（底視圖）
pin function 1(case) ground 2 PD(-) 3 PD(+)
四川梓冠光電PIN光探測器訂購信息

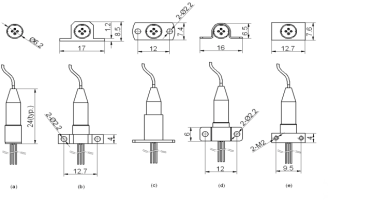

| Bandwidth | Saddle | Fiber length | Fiber type | Connector |
| 0:0~1GHz 1:＞1.8GHz 2:＞2.5GHz 3:others | 1=a 2=b 3=c 4=d 5=e 6=others | A=0.5m B=1.0m C=others | 1=SMF-28 2=50/125μm 3=62.5/125μm 4=PM 5=others | 0=NO 1=FC/APC 2=FC/PC 3=SC/APC 4=LC 5=OTHERS |
