三、1310nmMEMS衰減器的技術參數
參數 單位 指標 備注 波長范圍 nm 1260-1650nm or 980nm/1064nm 衰減類型 Normally bright or dark 衰減范圍 dB ≥30 最大衰減范圍 dB ≥45 插入損耗 dB ≤0.7 (0.5 Typ.) 不含連接頭損耗 衰減類型 連續 波長相關損耗 dB ≤0.1 在0dB測試 ≤1 在20dB測試 紋波 dB ≤0.05 0.4nm 帶寬在20dB測試 偏振相關損耗 dB ≤0.1 在0dB測試 ≤1 在20dB測試 溫度相關損耗 dB ≤0.15 在0dB測試比較 ≤1 在20dB測試比較 回波損耗 dB ≥55 偏振模色散 ps ≤0.5 響應時間 ms ≤2 (1 Typ.) 10-90% 光功率 承受光功率 mW 300 驅動電壓 VDC 6V 在5.2v 典型是40db 功耗 mW ≤2 工作溫度 ℃ 0 to 70 貯藏溫度 ℃ -40 to 85

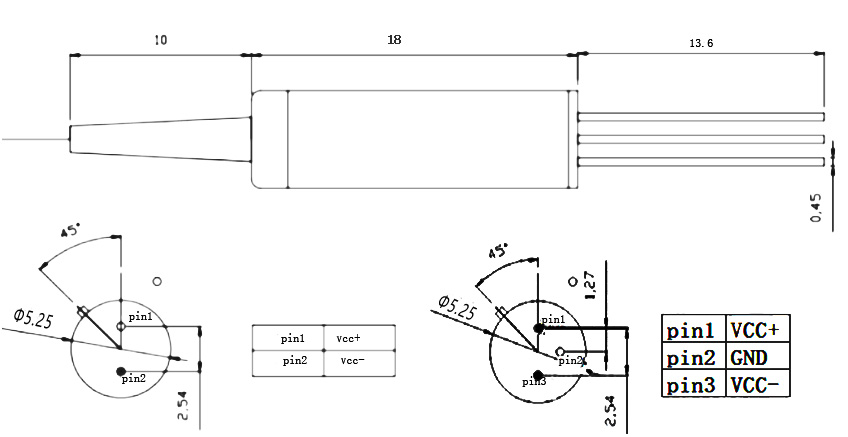

封裝尺寸及管腳定義

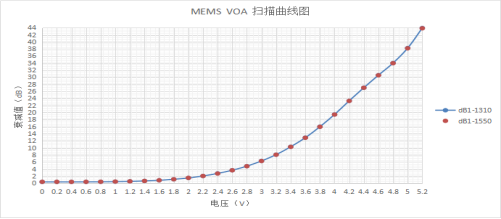

線性度
四川梓冠光電1310nmMEMS衰減器訂貨信息
VOA 端口 工作波長 光纖類型 光纖長度 連接頭 1=常閉
2=常開0101=1X1
XX=others10=1060nm
13=1310nm
15=1550nm
16=1625nm
X=others1=裸光纖
2=900um光纖
XX=others0=0.5m
1=1m
X=others0=None
1=FC/APC
2= FC/PC
3=SC/APC
4=SC/PC
5=ST
6=LC
XX=others
1310nm MEMS衰減器拓展資料
一、1310nm MEMS衰減器的工作原理
1310nm MEMS衰減器的工作原理主要基于靜電驅動技術。當施加電壓時，靜電力會驅動微機械結構（如反射鏡或光柵）發生微小角度的轉動或位移，從而改變光路中光信號的傳輸方向或強度。具體來說，當光信號進入MEMS衰減器時，它會被反射鏡等微機械結構反射或散射。通過精確控制反射鏡的角度或位置，可以實現對光信號強度的連續或離散調節。這一過程不僅依賴于精密的機械控制，還涉及到高斯光束的傳輸理論和模場耦合效應，確保光信號強度的精準調節。
二、1310nm MEMS衰減器的應用范圍
1、光通信系統的功率調節：在光通信系統中，光信號的強度是影響傳輸質量的關鍵因素。1310nm MEMS衰減器能夠根據需要精確調節光信號的強度，確保信號在傳輸過程中保持最佳狀態。這對于提高系統傳輸效率、降低誤碼率具有重要意義。
2、光通信器件的測試與校準：在光通信器件的研發、生產和維護過程中，精確的測試與校準是不可或缺的環節。1310nm MEMS衰減器可作為標準衰減器使用，為測試系統提供精確的衰減量參考。同時，其高精度和穩定性還可用于校準其他光學元件和測試設備，確保測試結果的準確性和可靠性。
3、光纖傳感與測量：在光纖傳感系統中，1310nm MEMS衰減器可用于模擬不同強度的光信號輸入，以測試傳感器的響應特性和靈敏度。同時，在光纖測量中，它也可用于精確測量光信號的衰減量和其他相關參數。
4、教學與科研：在光通信教學與科研領域，1310nm MEMS衰減器也是不可或缺的實驗工具。它可幫助學生和科研人員深入理解光信號的傳輸特性和調控機制，為相關研究和創新提供有力支持。
