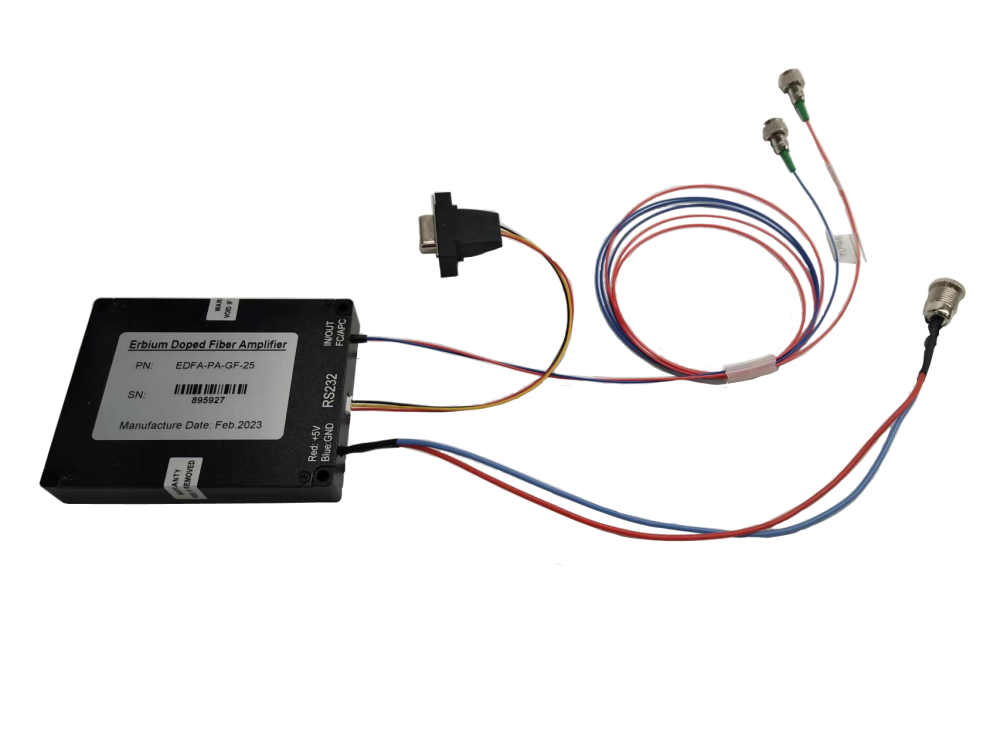

EDFA模塊

EDFA 基本類型

預放大器：Pre-Amplifier(PA)， 即前置放大器，用于-40 ~ -25 dBm 范圍內的微小光信號的放大，典型增益 35 dB；

功率放大器：Booster-Amplifier(BA)，用于- 6 ~ + 3 dBm 范圍內的光信號的功率提升，最大輸出功率可達 27 dBm；

基本結構

尺寸圖（模塊/臺式）

四川梓冠光電EDFA模塊訂貨信息

EDFA模塊拓展資料
一、EDFA模塊的工作原理
EDFA模塊的工作原理基于摻鉺光纖的受激輻射放大效應。在摻鉺光纖中，鉺離子在泵浦光的激勵下形成粒子數反轉分布，然后在信號光的作用下產生受激輻射，放出與信號光完全相同的光子，從而實現光信號的放大。具體來說，當泵浦光的光子能量等于鉺離子的某兩個能級之差時，鉺離子吸收泵浦光后從低能級躍遷到高能級。隨后，當信號光的光子能量等于鉺離子的另一對能級之差時，處于高能級的鉺離子通過受激輻射返回到低能級，并把釋放的能量加到信號光的光子上，從而實現信號光的放大。
二、EDFA模塊的應用范圍
1、長途通信：在長途通信系統中，EDFA模塊用于補償光信號在光纖傳輸過程中的衰減，提高光信號的傳輸距離和穩定性。其高增益和低噪聲特性使得長途通信系統能夠支持更遠的傳輸距離和更高的傳輸速率。
2、城域網與接入網：在城域網和接入網中，EDFA模塊用于提高光信號的傳輸效率和帶寬利用率。通過選擇性放大特定波長的信號光，EDFA模塊能夠優化網絡性能，提高數據傳輸速率和穩定性，滿足日益增長的帶寬需求。
3、光纖傳感：在光纖傳感系統中，EDFA模塊用于提高光信號的靈敏度和測量精度。其寬頻帶和平坦增益特性使得光纖傳感系統能夠支持多個波長的信號光同時傳輸和測量，提高傳感系統的探測能力和測量范圍。
4、光纖激光系統：在光纖激光系統中，EDFA模塊用于放大激光脈沖，提高激光器的輸出功率和穩定性。其高輸出功率和穩定性特性使得光纖激光系統能夠支持更高功率、更穩定的激光輸出，滿足科研、工業等領域的應用需求。
