三、抗彎曲Mini MEMS光衰減器的技術參數
參數 單位 指標 備注 波長范圍 nm 1260-1650nm or 980nm/1064nm 衰減類型 Normally bright or dark 衰減范圍 dB ≥30 最大衰減范圍 dB ≥45 插入損耗 dB ≤0.7 (0.5 Typ.) 不含連接頭損耗 衰減類型 連續 波長相關損耗 dB ≤0.1 在0dB測試 ≤1 在20dB測試 紋波 dB ≤0.05 0.4nm 帶寬在20dB測試 偏振相關損耗 dB ≤0.1 在0dB測試 ≤1 在20dB測試 溫度相關損耗 dB ≤0.15 在0dB測試比較 ≤1 在20dB測試比較 回波損耗 dB ≥55 偏振模色散 ps ≤0.5 響應時間 ms ≤2 (1 Typ.) 10-90% 光功率 承受光功率 mW 300 驅動電壓 VDC 6V 在5.2v 典型是40db 功耗 mW ≤2 工作溫度 ℃ 0 to 70 貯藏溫度 ℃ -40 to 85

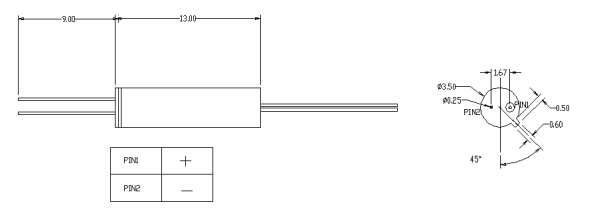

封裝尺寸及管腳定義

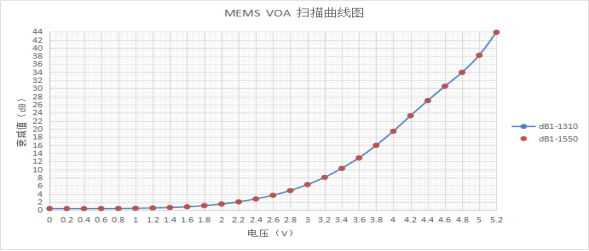

線性度
四川梓冠光電抗彎曲Mini MEMS光衰減器訂貨信息
| VOA | 端口 | 工作波長 | 光纖類型 | 光纖長度 | 連接頭 |
| 1=常閉 2=常開 | 0101=1X1 XX=others | 10=1060nm 13=1310nm 15=1550nm 16=1625nm X=others | 1=裸光纖 2=900um光纖 XX=others | 0=0.5m 1=1m X=others | 0=None 1=FC/APC 2= FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC XX=others |
抗彎曲Mini MEMS光衰減器拓展資料
一、抗彎曲Mini MEMS光衰減器的工作原理
抗彎曲Mini MEMS光衰減器的工作原理基于MEMS技術，通過微機械結構的精細操作來實現對光信號強度的精確調節。當光信號進入衰減器時，它會經過一系列精心設計的微機械結構，這些結構能夠在電信號的控制下發生微小的位移或形變，從而改變光信號的傳輸路徑或反射率，實現對光信號強度的衰減。
具體來說，MEMS可調光衰減器的工作原理可以基于靜電驅動或熱驅動等微機電技術。以靜電驅動為例，當外界施加電壓時，靜電力會驅動微機械結構（如反射鏡或光柵）發生微小但精確的位移或轉動，從而改變光路中光信號的傳輸方向或強度。通過精密的電路設計與算法優化，MEMS可調光衰減器能夠確保在高精度、高速度下穩定運行，滿足各種復雜網絡環境的需求。
二、抗彎曲Mini MEMS光衰減器的應用范圍
1、光通信系統穩定器：在光通信系統中，光信號的強度穩定性是確保數據傳輸質量的關鍵因素?？箯澢鶰ini MEMS光衰減器能夠精確調節光信號強度，有效避免因光信號過強或過弱而導致的傳輸錯誤或丟失，從而保障光通信系統的穩定運行。
2、光功率均衡器：在光網絡中，不同信道的光功率可能存在差異，這會影響系統的傳輸質量。利用抗彎曲Mini MEMS光衰減器對各個信道的光功率進行均衡調節，可以確保各個信道的光功率在適當的范圍內，提高系統的整體傳輸性能。
3、光接收器保護器：過強的光信號可能會對光接收器件造成損壞?？箯澢鶰ini MEMS光衰減器能夠持續穩定地對光信號進行衰減，有效保護光接收器件免受損壞，延長其使用壽命。
4、系統試驗與測試：在光通信系統的開發、測試和維護過程中，抗彎曲Mini MEMS光衰減器也是不可或缺的工具。它可用于評估系統的損耗、測試光器件的性能以及模擬實際網絡環境等。
