三、MEMS光開關1x16單模機架式的技術參數
規格 單位 參數 工作波長 nm 1260-1650 中心波長 nm 1310 or1550 插入耗損 dB (3>N>16)≤1.0（typical：0.8）;(16>N>32)≤1.2（typical：1）;(32>N>1024)≤3.5（typical：2.5） 波長相關耗損 dB ≤0.3 溫度相關耗損 dB ≤0.4 (2≤N≤16), ≤0.6 (17≤N≤64) 偏振相關耗損 dB ≤0.15 回波耗損 dB ≥50 串擾值 dB ≥50 (2≤N≤32), ≥45 (33≤N≤64) 重復性 dB ≤±0.05 切換時間 ms ≤10 使用壽命 times ≥10 billion 控制電壓 V 5 最大承受光功率 mw ≤500 使用溫度 ℃ -20~+70 儲存溫度 ℃ -40~+85 模塊尺寸 mm 40x26x14(1x32，?oose Tube), 90×55×12 ±0.2 (N≤64, ?oose Tube) 100×100×12 ±0.2 ( ≤144, ?oose Tube) 120×141×12 ±0.2 ( N≤256, ?oose Tube) 器件尺寸 mm Φ5.5×42(±0.1) (2≤N≤16) Φ6.0×47(±0.1) (17≤N≤32) 以上所有規格的損耗不包括連接頭的損耗，并且不包括在特殊環境下的損耗.

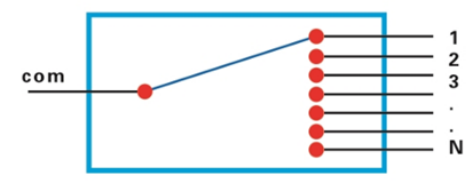

光路

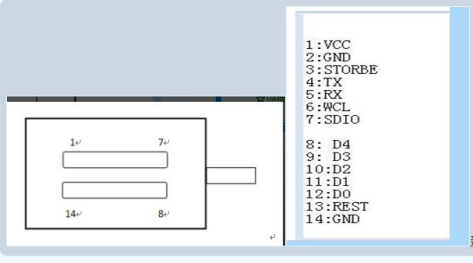

管腳定義
尺寸圖

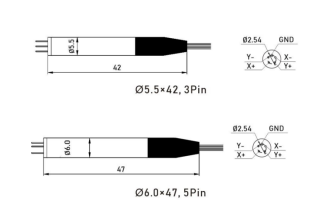

器件尺寸
四川梓冠光電MEMS光開關1x16單模機架式訂貨信息
路數 波長 光纖類型 電壓 套管 纖長 連接頭 14=1x4
18=1x8
16=1x16
132=1x32
X=others13:1310nm
15:1550nm
13/15:1310+1550nm
X:otherSM:單模
X:其他5-5V 025:Φ0.25mm
09:Φ0.9mm
X:other05:0.5m
10:1.0m
15:1.5m
X:other1:SC/UPC
2:SC/APC
3:LC/UPC
4:FC/UPC
5:FC/APC
MEMS光開關1x16單模機架式拓展資料
一、MEMS光開關1x16單模機架式的工作原理
MEMS光開關1x16單模機架式的工作原理基于微機電系統的精確操控。當光信號從輸入端口進入設備時，通過精密的光學系統將其調整為平行光，并照射到微鏡陣列上。微鏡陣列由多個微小的反射鏡組成，每個反射鏡通過靜電或磁力驅動，可以精確控制其旋轉角度。通過外部控制信號，微鏡陣列中的反射鏡可以迅速調整其位置，將光信號反射至預定的輸出端口。這一過程實現了光信號的快速切換，為光網絡的動態配置和高效管理提供了技術支持。
二、MEMS光開關1x16單模機架式的應用范圍
1、無源光網絡（PON）：MEMS光開關1x16單模機架式在無源光網絡中發揮著重要作用，通過快速切換光信號，實現對多個用戶的動態接入和帶寬分配，提高網絡資源的利用率。
2、光保護系統：在光網絡中，MEMS光開關1x16單模機架式可用于光信號的快速切換和恢復，保障網絡的穩定性和可靠性。在光網絡故障發生時，設備能夠迅速響應，將光信號切換至備用路徑，確保業務的連續運行。
3、測量系統：MEMS光開關1x16單模機架式在光學測量系統中也發揮著重要作用。通過精確控制光信號的切換和傳輸，實現對光學器件、光纖等設備的性能測量和校準。
4、網絡監控：在光網絡中，MEMS光開關1x16單模機架式可用于對光信號進行實時監測和記錄，為網絡管理員提供準確的網絡狀態信息，便于及時發現和解決問題。
光纖傳感系統：在光纖傳感系統中，MEMS光開關1x16單模機架式可用于對多個傳感點進行動態接入和切換，提高傳感系統的靈活性和響應速度。
