參數 | 單位 | 規格 | |||
端口類型 | 3 Ports | 4 Ports | 3 Ports | 4 Ports | |
中心波長 | nm | 1310 or 1550 | 1064 | ||
工作波長帶寬 | nm | ±30 | ±5 | ||
典型插入損耗 23℃ | dB | 0.6 | 1.0 | 1.8 | 2.2 |
最大插入損耗23℃ | dB | 0.8 | 1.2 | 2.1 | 2.5 |
典型峰值隔離度 23℃ | dB | 50 | 30 | ||
最小隔離度23℃ | dB | 40 | 25 | ||
最小串擾 | dB | 50 | |||
最小回波損耗 | dB | 50 | |||
最大傳輸光功率(CW) | mW | 300 | |||
最大拉力 | N | 5 | |||
光纖類型 | Corning SMF-28 or Hi-1060 fiber | ||||
工作溫度 | °C | -5~+70 | |||
儲存溫度 | °C | -40~+85 | |||
以上所有規格的損耗不包括連接頭的損耗 |

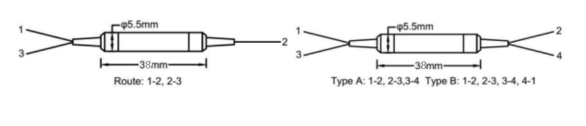

單模光纖環形器封裝尺寸
四川梓冠光電單模光纖環形器訂購信息
中心波長 端口類型 尾纖類型 尾纖長度 連接器類型 1550=1550nm
1310=1310nm3=3-Port
4=4-Port0=250μm裸纖
1=900μm松套管0=0.8m
1=1m0=FC/UPC
1=FC/APC
2=SC/UPC
3=SC/APC
4=LC/UPC
5=LC/APC
