機械式光衰減器工作原理、結構、特點及應用范圍全解析

  在光纖通信與光電子測試領域，機械式光衰減器憑借其高精度、高穩定性的機械結構設計，成為光功率動態調控的核心器件。通過微米級機械運動精準控制光路結構，它既能平衡多信道功率差異，又能為光器件性能驗證提供可靠的衰減控制，今天，四川梓冠光電帶你詳細的了解一下。

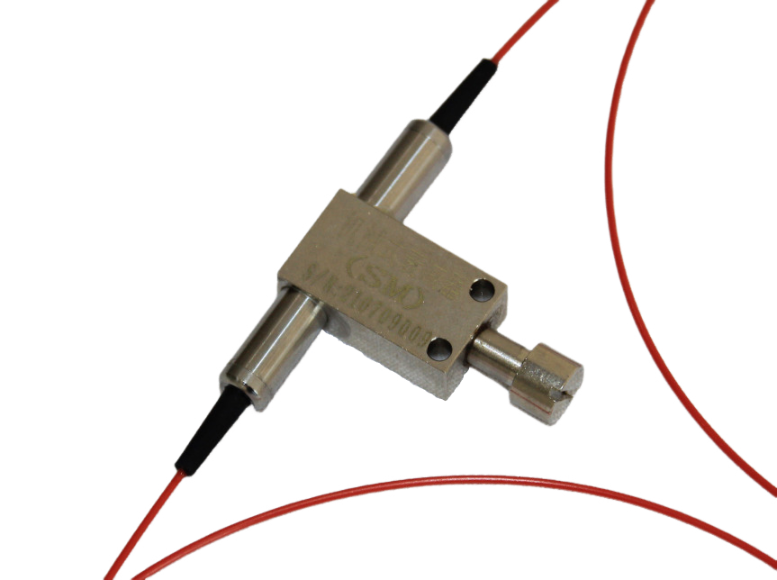

  一、機械式光衰減器的工作原理

  機械式光衰減器的核心原理基于光路長度調控與擋光元件精密驅動：

  1、光路長度調控

  光信號經輸入光纖準直器準直后，進入由驅動擋光元件（如片狀或錐形遮光片）與反射鏡組成的光路系統。通過旋轉或平移擋光元件，改變光信號通過光路的長度，實現光功率的連續衰減。部分產品采用多級反射鏡設計，在15mm×15mm空間內實現65dB衰減，光程調控精度達±0.1μm。

  2、擋光元件精密驅動

  基于微機械傳動系統，通過步進電機驅動消隙齒輪組，將步進角縮小至0.01546°，配合7.5°/步進的電機分辨率，實現0.01dB級衰減精度。驅動機構內置壓力傳感器與位置編碼器，實時反饋擋光元件位置，確保衰減量重復性優于±0.03dB，經10萬次循環測試后，衰減量漂移低于0.1dB。

  3、雙通道準直優化

  采用雙光纖準直器設計，輸入/輸出端均配備自聚焦透鏡（G-Lens），將光斑直徑壓縮至50μm以下，降低光耦合損耗。部分產品集成偏振保持（PM）功能，通過應力區設計與保偏光纖熔接，將偏振相關損耗（PDL）控制在0.1dB以內，滿足相干光通信需求。

  二、機械式光衰減器的結構

  機械式光衰減器的結構由三大模塊組成：

  1、光耦合模塊

  采用熔融石英基底與抗反射鍍膜技術，將附加損耗控制在0.6dB以內（含連接器），回波損耗超過45dB（UPC接口），避免反射光對光源的干擾。

  2、衰減調節模塊

  驅動擋光元件通過精密螺紋副實現微米級平移，部分產品采用音圈電機驅動，響應時間縮短至10ms，支持0-65dB連續衰減。擋光元件表面鍍有金屬吸收膜，在1260-1620nm波長范圍內，衰減平坦度優于±0.5dB。

  3、環境適應性設計

  外殼采用鋁合金材質，配合IP67級防水防塵設計，工作溫度范圍覆蓋-40℃至85℃，儲存溫度擴展至-55℃至125℃，滿足戶外通信設備與工業測試環境需求。

  三、機械式光衰減器的特點

  1、超寬衰減范圍

  支持0-65dB連續衰減，部分產品通過步進衰減片（0-50dB）與連續衰減片（0-15dB）組合，實現0-65dB寬范圍調節，衰減步進精度達0.01dB，適配DWDM系統信道均衡需求。

  2、超低插入損耗

  采用雙G-Lens準直結構，將插入損耗控制在0.5dB以內，偏振模色散（PMD）低于0.1ps，滿足400G/800G相干光通信需求。

  3、超長機械壽命

  驅動機構采用耐磨軸承與自潤滑材料，經10萬次循環測試后，衰減量漂移低于0.1dB。部分產品配備機械自鎖結構，在50Hz振動環境下仍能保持衰減值穩定。

  四、機械式光衰減器的應用范圍

  1、光通信系統

  DWDM信道均衡：動態調節各信道衰減量，補償波長相關損耗差異，將信道功率偏差控制在±1dB以內，提升系統傳輸容量。

  光放大器增益鉗制：在EDFA中通過反饋控制衰減量，將輸出光功率穩定在±0.1dB范圍內，抑制非線性效應。

  2、光電子測試

  光接收機動態范圍測試：模擬-30dBm至0dBm輸入功率，驗證接收機誤碼率性能，測試時間縮短至傳統方案的1/5。

  光開關隔離度測試：通過調節衰減量，測量光開關在“開”與“關”狀態下的插入損耗差異，評估隔離度指標。

  3、特殊場景

  光纖傳感系統：補償長距離傳輸中的功率衰減，確保分布式溫度/應變傳感解調信號強度，定位精度達±1m。

  航空航天通信：在振動與溫度劇變環境下，憑借機械結構穩定性，保障星間激光通信鏈路功率平衡。

  五、用戶痛點與解決方案

  1、衰減精度漂移

  問題：長期使用后，機械部件磨損或環境溫度變化導致衰減值偏離設定值。

  解決方案：選擇具備溫度補償功能的產品，或每6個月進行一次校準，校準設備支持SCPI命令遠程控制。

  2、插入損耗過大

  問題：光纖端面污染或連接器不匹配引入額外損耗。

  解決方案：使用專用清潔棉簽清潔端面，選擇與系統匹配的FC/APC或LC/UPC連接器，避免使用非標準適配器。

  3、調節速度不足

  問題：機械位移型VOA受限于電機轉速，無法滿足高速動態調節需求。

  解決方案：在VMUX等場景中，采用磁光效應型VOA與機械式VOA級聯，前者負責快速粗調，后者負責精細調節。

  4、維護成本高

  問題：驅動機構故障導致設備停機。

  解決方案：選擇模塊化設計產品，支持驅動單元熱插拔更換，平均維修時間（MTTR）縮短至30分鐘以內。

  隨著光通信向超高速、大容量方向發展，機械式光衰減器正朝著更高精度、更寬動態與更智能化的方向演進。無論是保障DWDM系統功率均衡，還是支撐光電子器件精密測試，這一“精密功率調音師”都將在光網絡中持續發揮關鍵作用。
