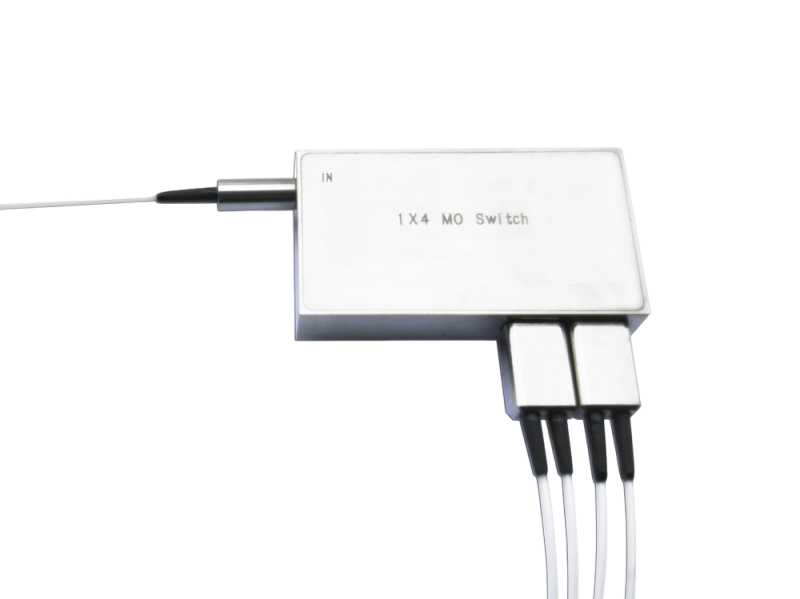

三、1x4 PM磁光開關技術指標：
| 參數 | 單位 | 規格 | 備注 | |
| 單向 | 雙向 | |||
| 波長范圍 | nm | 1525~1565 | ||
| 插入損耗 | dB | 1.0（典型值）；1.5（最大值） | 1.0（典型值）；1.8（最大值） | |
| 回波損耗 | dB | ≥40（典型值50） | ≥30（典型值40） | |
| 串擾 | dB | ≥30（典型值40） | ≥30（典型值40） | |
| 波長相關損耗 | dB | ≤0.3 | ||
| 溫度相關損耗 | dB | ≤0.3 | ||
| 可重復性 | dB | +/-0.01 | ||
| 耐久性 | cycles | 常規 (>100Billions), 超快(>1000Billions) | ||
| 開關速度 | μs | 常規（50~200），超快（2~20） | ||
| 儲存溫度 | °C | -40~85 | ||
| 工作溫度 | °C | -5~70 | ||
| 最大光功率 | mW | 500 | ||
| 尺寸(長x寬x高) | mm | 37×16x7.5 | ||

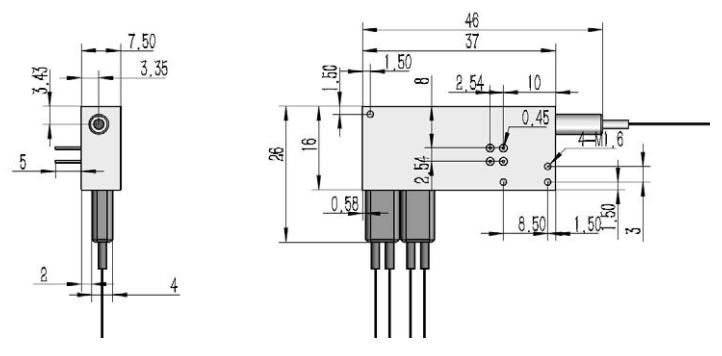

四、1x4 PM磁光開關尺寸圖
五、1x4 PM磁光開關電氣規格
| 參數 | 規格 | 單位 | |
| 定時的 | 超快的 | ||
| 開關速度 | 50~200 | 2~20（典型值5） | μs |
| 開關電壓(VCC) | 3（+/-5%） | 3~7.5 | V |
| 開關電流 | ＜100 | ＜350 | mA |
| 驅動方式 | 電壓或脈沖驅動 | 脈沖驅動 | NA |
| 脈沖寬度(典型) | 300（典型值）；500（最大值） | 20 | μs |
| 開關頻率 | ＜1000 | ＜3500 | Hz |
六、引腳定義
雙向：
| Pin No. | Pin1 | Pin2 | Pin3 | Pin4 | Pin5 | Pin6 | Pin7 | Pin8 |
| IN ?OUT1 | + | - | + | - | - | - | - | - |
| IN ?OUT2 | - | + | - | + | - | - | - | - |
| IN ?OUT3 | + | - | - | + | - | - | - | - |
| IN ?OUT4 | - | + | + | - | - | - | - | - |
單向：
| Pin No. | Pin1 | Pin2 | Pin3 | Pin4 | Pin5 | Pin6 | Pin7 | Pin8 |
| IN →OUT1 | + | - | + | - | ||||
| IN →OUT2 | - | + | - | + | ||||
| IN →OUT3 | + | - | - | + | ||||
| IN →OUT4 | - | + | + | - |

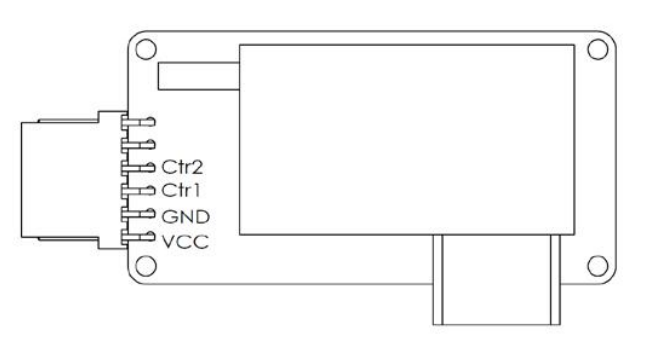

七、1x4 PM磁光開關模塊電氣參數
八、1x4 PM磁光開關控制邏輯
| 通道 | Ctr1 | Ctr2 | remark |
| IN→OUT1 | 0 | 0 | 5V TTL |
| IN→OUT2 | 1 | 1 | 5V TTL |
| IN→OUT3 | 0 | 1 | 5V TTL |
| IN→OUT4 | 1 | 0 | 5V TTL |
九、四川梓冠光電1x4 PM磁光開關訂購信息
| 工作模式 | 開關速度 | 波長 | 光纖類型 | 軸類型 | 光纖 | 光纖長度 | 連接器類型 |
| 1、雙向 2、常規 | 1.50~200us 2.2~20us 3. Others | 1.CBand 2.L Band 3.C & L Band 4.Others | 1.PM15 2.PM98 3.PM13 4.Others | 1.B(Both of axis working) 2.F(Fast axis blocked) | 1.250μm fiber 2.900μm fiber 3.Others | 1.0.5+/-0.1 m 2.1.0+/-0.1 m 3.Others | 0.None 1.FC/UPC 2.FC/APC 3.SC/UPC 4.SC/APC 5.LC/PC 6.MU/PC 7.Others |
